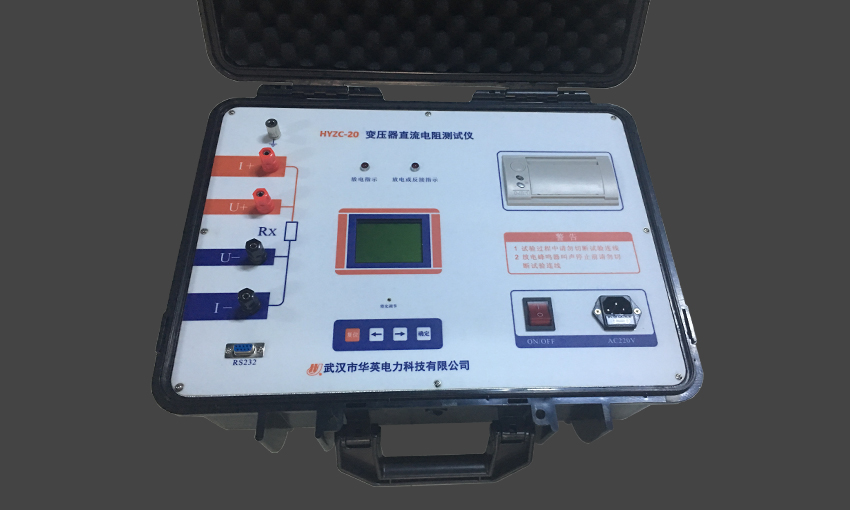

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目，通過變壓器直流電阻測量?jì)x測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。




　　A、直流電源測試：



　　閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試，測試完畢后，按下“啟停”鍵，“放電”指示燈亮（若被試品儲存電量較小，則“放電”指示燈不亮）。放電后，“放電”指示燈熄滅。再轉換測試夾，進行再次測試。



　　B、交流電源測試：



　　接上交流AC220V電源，相應指示燈（“充電”指示燈或者“充滿”指示燈）亮，閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮（若被試品儲存電量較小，則“放電”指示燈不亮）。放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。



　　C、充電：



　　接上交流AC220V電源，此時“充電”指示燈亮，表示正在對儀器內的充電電池進行充電工作，若儀器內的可充電電池電量較足，則“充滿”指示燈亮。變壓器直流電阻測試儀在使用交流電源測試的同時也在對機內電池進行充電（儀器設計了充電保護電路，不會(huì )有過充現象產生）。
