數據手冊
功能與應用Function and application

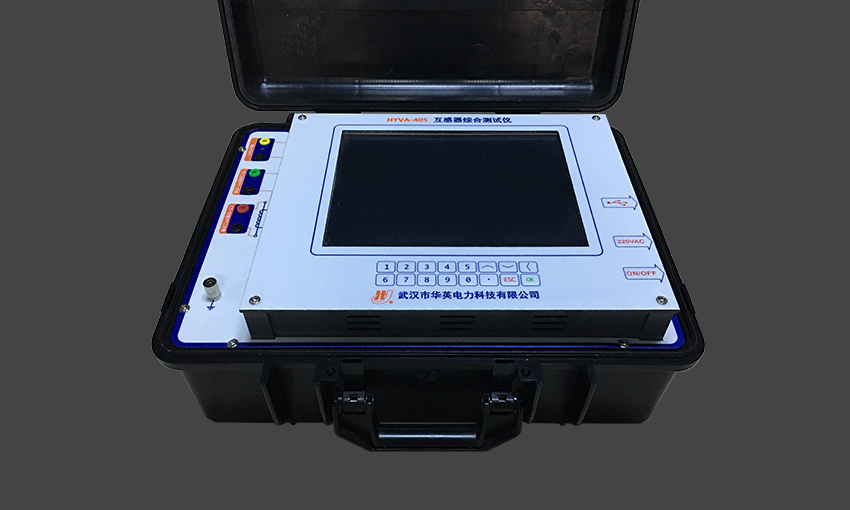

CTPT分析儀用于電流互感器（CT）的以下試驗：
1）計量和保護型電流互感器比差，角差和極性測量
2）計量和保護型電流互感器勵磁特性及拐點測量
3）計量型電流互感器保護系數FS測量
4）保護型電流互感器準確限制系數ALF，剩磁系數Kr，復合誤差等參數測量
5）暫態級電流互感器Tpy，Tpx，Tps，Tpz等面積系數Ktd，短路電流倍數Kssc，一次和二次時間常數等參數測量
6）電流互感器線圈飽和電感，不飽和電感，線圈電阻，75攝氏度線圈電阻，磁滯回線等參數測量
7）保護型電流互感器誤差曲線測量
8）作為現場校驗儀使用，對電流互感器進行現場誤差校驗。
9）連接多分接CT測試開關盒，一次完成5個變比CT分接位的測試。
10）電流互感器銘牌自動推測
11）對已安裝的變壓器套管CT進行完整測試
CTPT分析儀還可用于電壓互感器的以下試驗：
1）PT變比，比差與角差試驗
2）PT勵磁特性，拐點電壓及勵磁損耗測量
3）PT二次回路負荷測量
4）PT一次及二次線圈電阻測量
6）CVT變比誤差現場校驗（4KV電壓比較器模式）
7)電壓互感器感應耐壓試驗
CTPT分析儀具備自動生成和制作格式規范的WORD試驗報告的能力，儀器內置了IEC6004-1/2/5/6，IEC61869，C57.13等試驗標準，測試完成后裝置能夠自動比對測試結果與標準要求的差異，并給出互感器測試是否合格的結論。
CTPT分析儀可以通過以太網進行遠程控制試驗，通過以太網口連接筆記本電腦，可以在電腦上操控測試儀，或者將測試儀的測試數據通過以太網傳輸至電腦。在電腦上還可以進行批量試驗報告制作，一次可以制作多大1000份的WORD試驗報告。
產品特點Product features
1.超寬測量量程
2.超簡單操作
3.超高測量精度和超強數據管理能力
4.強大的應用軟件支持
5.替代傳統校驗儀
技術指標Technical indicators
1、測試標準依據：
IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, IEC61869，GB1207, GB1208,GB16847, GBT4703, C57.13
2、輸入電源電壓： AC220V±10%，50Hz/60Hz±10%
3、輸出電壓： 0.1~160V(AC)
4、輸出電流： 0.001~5A(RMS)
5、輸出功率：500VA
6、最高等效拐點電壓：45KV
7、電流測量： 范圍：0~10A (自動量程0.1/0.4/2/10A)
誤差<±0.1%+0.01%FS
8、電壓測量： 范圍：0~200 V (自動量程1/10/70/200V)
誤差< ±0.1%+0.01%FS
9、匝數比測量： 范圍：1~35000，
1～2000 誤差<0.05%
2000～5000 誤差<0.1%
5000～35000 誤差<0.2%
10、比差測量
典型誤差<0.02% 保證誤差<0.1%，分辨率0.01%
角差測量精度：±2min，分辨率：0.01min
11、二次繞組電阻測量范圍： 范圍：0~10KΩ(自動量程2/20/160Ω/1kΩ/10kΩ)
誤差< 0.2%RDG+0.02%FS， 最大分辨率：0.1mΩ
12、溫度測量：-50~100度， 誤差<3度
13、CT二次負荷測量： 0～160ohm(2/20/80ohm/160ohm)
誤差0.2%RDG+0.02%FS最大分辨率0.001ohm
14、PT變比測量： 范圍：1~10000，
單機模式：
1~2000 誤差<0.1%
2000~10000 誤差<0.2%
4KV電壓比較器模式：
1-2200 誤差<0.05%
15、PT變比測試模式角度差測量誤差<30min，分辨率0.1min
16、電磁式PT勵磁特性模式，比差角差現場校驗，比差<0.1%，角度差<3min
17、CVT測試變比范圍1-2200，誤差<0.05%
18、PT二次負荷測量： 0～80kohm(800ohm/8kohm/80kohm)
誤差0.2%RDG+0.02%FS最大分辨率0.1ohm
19、能夠按照所選擇的標準，對測試結果進行自動評估，判斷互感器是否合格
20、能夠同時檢測額定負荷和操作負荷下電流互感器，電壓互感器的比差與角差
21、具有自動生成WORD試驗報告功能
22、具備批量制作WORD試驗報告功能，一次可以將選擇的所有試驗文件制作成格式規范的WORD報告
23、能夠將勵磁曲線與存儲的歷史曲線進行自動對比
24、數據存儲組數：大于30000組
25、工作條件： 溫度：-10℃～50℃， 濕度：≤90%
26、尺寸： 485mm×356mm×183mm
27、重量：15Kg
