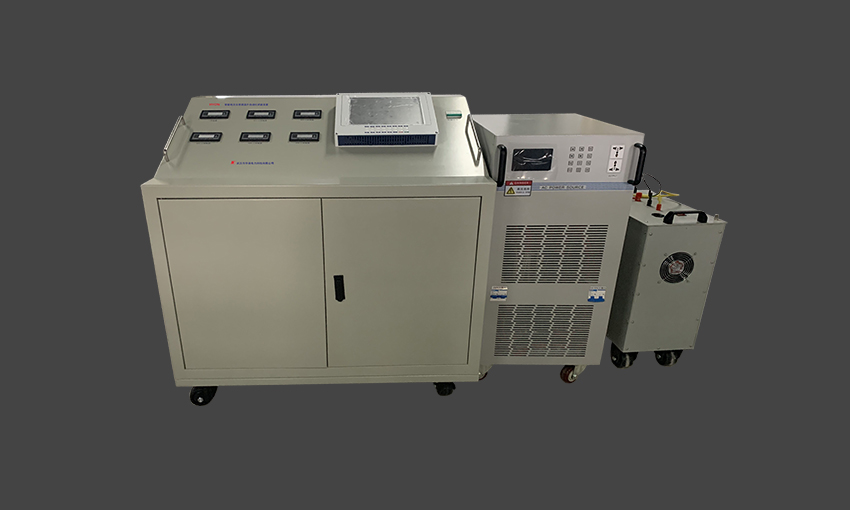

產品介紹Product introduction
電流互感器溫升自動化試驗裝置按照電國家標準<<GB1206電流互感器>>，<<GB16847保護用電流互感器暫態特性技術要求>><<IEC60044-1 current transformer>>,<<IEC60044-6 Requirements for protective current transformer for transient performance>>和國網公司標準<<Q/GDW 1572計量用電流互感器技術規格書>>等要求全自動完成電流互感器溫升檢測試驗。裝置根據所連接的電流互感器額定電流大小，自動控制電子升流器升至標準要求的目標試驗電流，在此過程中不間斷監視電流互感器器身溫度，繞阻接頭溫度，環境溫度等數值，并依據所測量的溫度數值和標準要求的溫升穩定條件自動判斷電流互感器是否達到熱穩定，當電流互感器溫升達到穩定后，裝置測量電流互感器線圈的繞阻直流電阻值，依據此時繞阻阻值與升流前線圈繞阻直流電阻值計算電流互感器達到熱穩定后的線圈繞阻最高溫度以及試驗過程中的最大溫升值。
產品特點Product features
與目前手動測量電流互感器溫升試驗相比裝置具備以下明顯優勢
1 電流互感器溫升自動化試驗裝置可以全自動完成5只單繞組CT或者單只5繞組CT的溫升試驗，試驗效率大大提高
2 試驗過程中自動調節輸出電流大小，使得試驗電流與目標電流誤差始終小于0.5%，不會(huì )因為主回路電阻變化，電網電壓波動等因素造成試驗電流的大幅波動，使得試驗過程更具說服力
3 實時監視記錄電流互感器器身，繞阻接頭和環境等溫度值，并自動判斷電流互感器的溫升熱穩定條件，避免人為判斷的失誤
4 電流互感器達到熱穩定時，自動快速測量電流互感器繞阻電阻，避免手動接線測試等時間延遲造成的溫升數值測量誤差
5 自動切換電流互感器二次回路負荷，避免手動操作可能造成的失誤
6 自動制作和生成格式規范的WORD試驗報告，工作效率大大提升
產品功能Product function
1 采用電子調壓方式自動調節輸出電流大小，并且在試驗過程中自動控制輸出電流的數值使之在整個試驗過程中與目標試驗電流的誤差控制在0.5%范圍內
2 自動切換電流互感器的二次回路所連接負荷值
3 測量電流互感器二次線圈電阻值，并依據線圈電阻值和試驗前初始溫度計算電流互感器線圈最大溫升值
4 自動監視試驗過程中電流互感器器身，繞阻接頭溫度等數值并根據所選擇的標準自動判斷電流互感器是否達到溫度穩定條件
5 記錄整個試驗過程中的所有監測點的溫度數據變化曲線，并記錄試驗過程中所測量的所有的電阻數值
6 自動生成格式規范的WORD試驗報告
7 作為大電流發生器使用，用于互感器斷路器等升流測試
技術指標Technical indicators
1 最大輸出電流0~5000A（具體最大輸出電流以銘牌參數為準，更高輸出電流可訂制），輸出電流誤差小于0.5%設定值，輸出電流調節分辨率1A
2 升流器輸出容量20KVA
3 可以同時測量的電流互感器繞組數：5個
4 溫度傳感器個數10只，溫度測量方式PT100電阻探頭
5 溫度測量范圍0~200度，測量誤差1%讀數+0.5度，分辨率0.1度
6 一次電流測量誤差0.5%讀數+0.05%FS，測量范圍0-5000A
7 二次電流測量誤差0.5%+0.05%FS，測量范圍0-10A
8 直流電阻測量通道數5路，測試電流0.2A/2A
9 直流電阻測量范圍0~200歐， 測量誤差0.2%+2D
10 時間測量與記錄誤差0.1ms
11 電流溫度電阻參數記錄時間>24小時
12 試驗記錄存儲數大于1000組
13 供電電源AC380V 45Hz~65Hz
14 工作環境溫度0~50度，濕度小于90%
