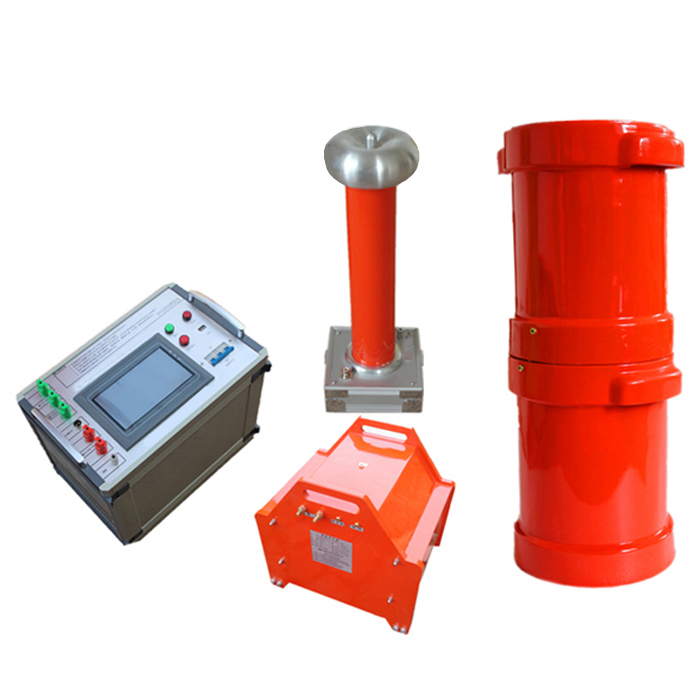

華英電力專業生產串聯諧振（又稱串聯諧振耐壓試驗裝置），接下來分享串聯諧振耐壓試驗裝置試驗要求。

　　一、變頻串聯諧振模擬輕負載額定電壓試驗及校驗高壓輸出電壓表指示準確度。



　　1）用測量準確度較高的標準交流分壓器校驗高壓輸出電壓表及其分壓器，標準分壓器的誤差應小于0.5％。



　　2）零起升壓，使交流高壓輸出電壓逐步上升到額定值，檢查升壓過程中的調節穩定性、各4控制器、表計的功能及調節范圍。



　　3）試驗用交流電源盡可能使用穩壓器，其電壓波動應不超過1％。



　　二、變頻串聯諧振倍額定輸出電壓試驗。



　　1）用模擬輕負載試品電容作為試品，零起升壓，使高壓輸出電壓逐步上升到1.1倍額定值，保持10min。



　　2）高壓電抗器絕緣筒內應無明顯放電聲響，過流保護裝置不應動作。



　　三、高壓額定輸出功率及連續運行試驗。



　　1）用模擬試品電容器作為試品，按正常工作方式，調諧后升壓使高壓輸出達到額定輸出電壓，電流達到額定輸出電流值。出廠試驗時連續運行30min;型式試驗時連續運行45min，無異常情況者為合格。在試驗前室溫冷狀態下，事先測量電抗器繞組的直流電阻值和室溫值。



　　2）連續運行試驗時，應記錄變頻器頻率表讀數，按照要求檢驗輸出頻率的不穩定度。



　　3）測量輸出電壓波形的畸變因數（通過分壓器測量）。



　　4）噪音試驗按5.14條和GB7328-87的要求測量產品噪音。



　　5）連續運行試驗后應立即測量電抗器繞組的直流電阻值，計算其平均溫度。



　　四、變頻串聯諧振放電試驗



　　在模擬試品電容器上并聯放電間隙，在額定全電壓下，模擬試品擊穿。放電試驗應進行5次，應無元件損壞。
