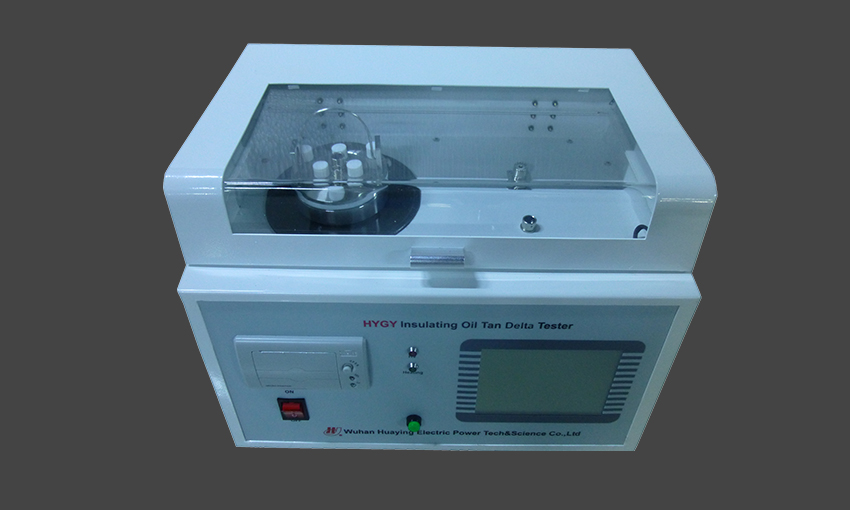

HYGY油介損測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前最為先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。

儀器內部采用全數字技術，全部智能自動化測量，多種模式測式，配備了大屏幕（320×240）觸控式顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。



1>HYGY精密油介損測試儀用絕緣油的介質損耗等參數測量，整個檢測與絕緣油加熱過程全自動，儀器高度自動化程度高。油杯升溫、測量介損、測量電阻率可一次試驗完成，全程無需人員參與。

2>儀器內置變頻穩壓電源，測試時采用AC-DC-AC電源轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行，確保數據穩定、準確、可靠。

3>儀器具備完整的保護機制，具有開蓋斷高壓、油杯高低壓電極短路、加熱器無油杯空燒、溫度傳感器斷開故障等保護及提醒功能。

4>電橋的參考標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致

5>加熱部分采用了當前最為先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點

6>油杯采用三極式結構，完全符合GB/T5654-2007標準，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響

7>配備了大屏幕（320×240）觸控式顯示器；全數字技術，全部智能自動化測量，多種模式測式,窗口式菜單，簡潔明了；

8>配帶面板式微型熱敏打印機，測量結果自動打印。


油杯技術參數

1>高低壓之間距離:2mm

2>空杯電容量:60±2PF

3>最大測試電壓:工頻2000V

4>空杯介損:tgδ＜1×10-4

5>液體容量:約40ml

6>電極材料:不銹鋼

7>體積:70mm(D)×120mm（H）



儀器技術指標

1〉使用條件：-15℃～40℃RH＜80%

2〉電源：AC220V±10%頻率無限制

3〉交流高壓輸出：400V～2200V±2%

4〉直流高壓輸出：200V～600V±2%

5〉溫控感應爐：最大功率500W

6〉溫度控制范圍：<100℃

7〉溫度控制誤差：±0.5℃

8〉溫度測量分辨率：0.1℃

9〉控溫時間：室溫到90℃小于20min

10〉分辨率：tgδ:0.001%，Cx:0.1pF，△Rx：0.01

11〉精度：△tgδ:±(讀數*1.0%+0.020%)，△Cx:±(讀數*0.5%+0.5PF)，△Rx：±(讀數*10%)

12〉測量范圍:tgδ無限制，Cx：15PF-300PF，R：10M-20T

13〉相對介電常數εr：根據Cx自動計算，精度同Cx

14〉體積電阻率ρ：根據Rx自動計算，精度同Rx

15〉外形尺寸：450×310×360，重量：18Kg
