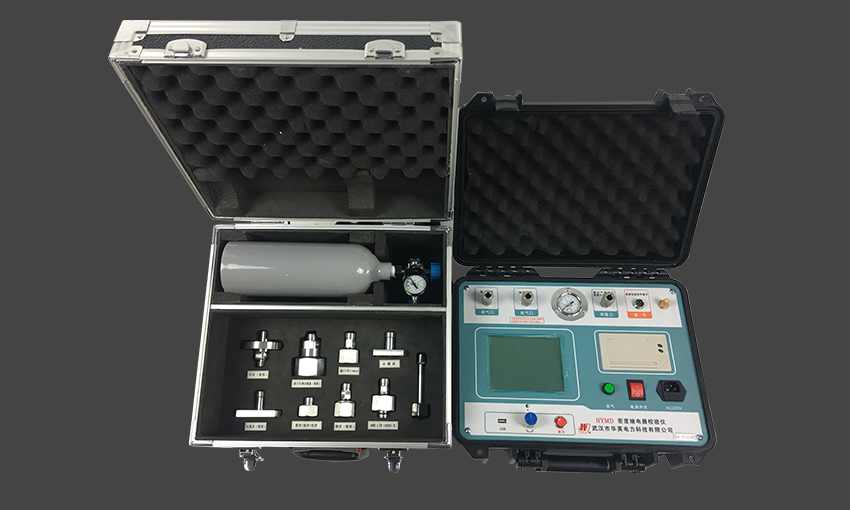

SF6密度繼電器是用來監測運行中使用SF6作為絕緣材料的電氣設備內部SF6氣體密度變化的重要保護器件。運行服役中的SF6氣體密度繼電器因不常動作，過一段時期后，可能會(huì )出現動作不靈活、觸點接觸不良等現象，有的還會(huì )出現密度繼電器溫度補償性能變差，當環境溫度突變時導致SF6密度繼電器誤動作。因此針對安裝有SF6密度繼電器的GIS等電力設備維護，應定期對其安裝SF6氣體密度繼電器進行校驗。HYMD密度繼電器校驗儀可以用來校核SF6密度繼電器的動作數值及邏輯。

1-自動完成當前溫度下壓力測量和20℃溫度下壓力值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃溫度下的壓力、環境溫度等。徹底解決了SF6氣體密度繼電器現場校驗難的問題。

2-校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。

配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。

3-所有測試過程由單片機控制自動完成，不用人工換算，儀器配置了單色液晶屏和旋轉開關，操作簡單、界面美觀，所有參數及狀態一目了然。

4-氣體快鎖接頭全部采用進口原裝器件，方便可靠。

1、工作電壓：AC220V10%45~65Hz；

2、儀器功率：55W

3、儀器測量誤差：0.2%RDG+2D

4、SF6密度繼電器：?jiǎn)螆缶?、單閉鎖、單報警單閉鎖、單報警雙閉鎖

5、常溫氣體壓力表：0～1MPa任意壓力點校驗

6、20度氣體壓力表：0～1MPa任意壓力點校驗

7、壓力檢測范圍：0～1MPa；壓力分辨率：0.001MPa

8、溫度顯示范圍；-20℃~80℃；溫度分辨率：0.1C

9、顯示方式：320X240圖形點陣單色液晶屏

10、操作方式：一鍵飛梭（旋轉鼠標）

11、打印機類型：高速熱敏打印機

12、存儲容量：可同時存儲32頁*3共96頁試驗結果

13、SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。

14、儀器工作環境：-10℃～60℃；

15、濕度：90%RH
